华为SUN8000系列智能光伏逆变器尺寸及结构

华为SUN8000智能逆变器规格（宽×高×深）为：1800mm×2180mm×650mm，外观如图2-2所示。

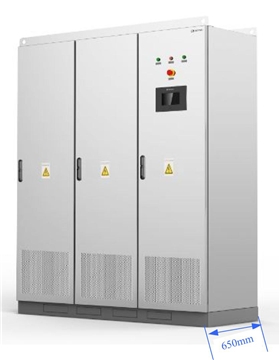

图2-2 华为SUN8000智能逆变器外观示意图（一）

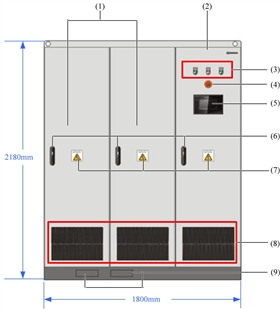

图2-3 华为SUN8000智能逆变器外观示意图（二）

说明：

●功率柜，主要实现功率转换功能，及逆变功率控制和各种保护功能。

●控制柜，主要实现对2个功率柜的智能集中控制及交流配电功能。

●信号灯，用于显示逆变器工作状态或故障状态。

●LCD监控面板，用于显示逆变器正常工作时的输入功率、输出功率、发电量等指标及告警信息。
