华为光伏逆变器是如何散热的?

文章出处:责任编辑:查看手机网址
扫一扫!华为光伏逆变器是如何散热的?扫一扫!
人气:-发表时间:2016-07-23 17:30【

组串式逆变器

一、组串式逆变器业界常用散热方式及问题

逆变器散热主要有自然散热和风冷散热两种方式,影响散热能力的关键因素是对流换热系数。一般情况下,风冷散热的换热系数比自然对流高一个数量级,因此在组串式逆变器外部增加风扇可以大大提升散热能力,行业厂商普遍采用这种方式散热。但组串式逆变器应用环境较差,其对外部风扇的防护性能要求较高。

当前室外型风扇防护等级一般只能达到IP54/IP55,外部有风扇设计导致整体系统防护等级无法达到IP65。同时为了避免雨水直接冲刷风扇,设计散热方案时,风道会变得很复杂,风道形式受限,一旦风扇失效,散热能力衰减严重,这样会使得逆变器输出功率降额,发电量减少,严重影响客户利益。更为关键的是,因风扇常年暴露在雨水和沙尘中,腐蚀严重,寿命急剧下降,逆变器生命周期内需要多次更换风扇,维护成本极高。

下图为某户外环境电站,逆变器运行一年后,风扇积灰和腐蚀的剖析图片,从图片可以看出,腐蚀情况非常严重。

1

二、组串式逆变器散热问题的应对解决方案

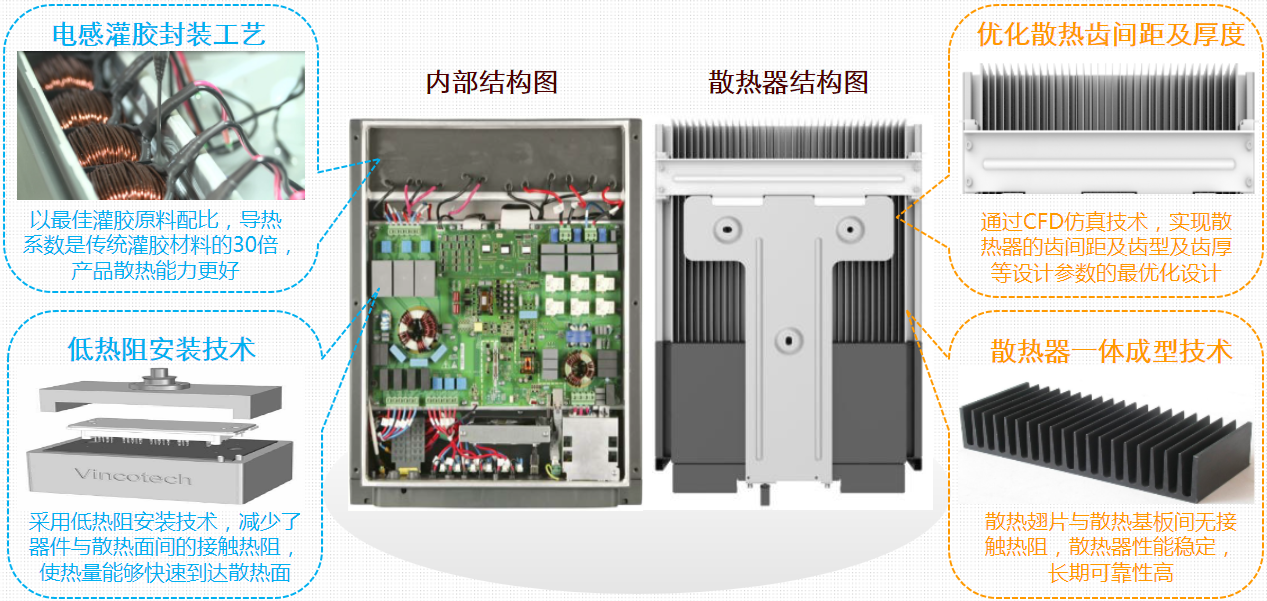

华为针对这一劣势,提出无外置风扇的设计理念。华为SUN2000系列组串式逆变器采用全密闭自然散热设计,通过采用电感灌胶封装工艺、优化散热齿间距及厚度、低热阻安装技术和散热器一体成型技术,将发热器件和热敏感器件分腔合理布局,确保整机无局部热点,提升散热可靠性。

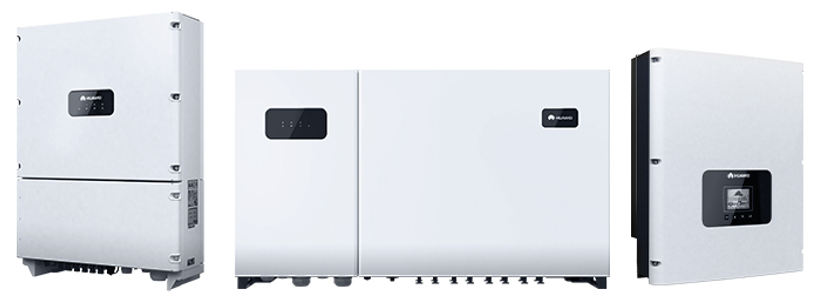

华为组串式逆变器

华为逆变器防护等级可达IP65,噪声低,可靠性高。消除了因风扇失效散热能力降低导致的功率降低,发电量减少的问题。

从表1可以看出,无外置风扇的组串式逆变器,无论是防护等级和可靠性,还是防腐蚀能力,都有明显优势。虽然散热能力相对较弱,但可以通过华为组串式逆变器独特的高效散热方案解决。

2

深圳恒通源作为华为智能光伏电站解决方案的授权经销商,为广大光伏用户提供华为组串式逆变器等配套产品。
