组串式逆变器业界常用散热方式及问题

逆变器散热主要有自然散热和风冷散热两种方式，影响散热能力的关键因素是对流换热系数。一般情况下，风冷散热的换热系数比自然对流高一个数量级，因此在组串式逆变器外部增加风扇可以大大提升散热能力，行业厂商普遍采用这种方式散热。但组串式逆变器应用环境较差，其对外部风扇的防护性能要求较高。

当前室外型风扇防护等级一般只能达到IP54/IP55，外部有风扇设计导致整体系统防护等级无法达到IP65。同时为了避免雨水直接冲刷风扇，设计散热方案时，风道会变得很复杂，风道形式受限，一旦风扇失效，散热能力衰减严重，这样会使得逆变器输出功率降额，发电量减少，严重影响客户利益。更为关键的是，因风扇常年暴露在雨水和沙尘中，腐蚀严重，寿命急剧下降，逆变器生命周期内需要多次更换风扇，维护成本极高。

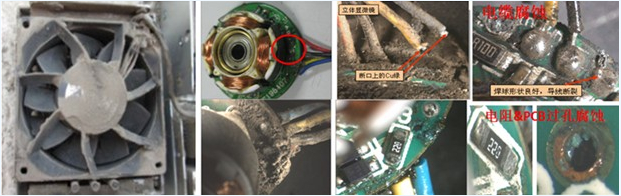

下图为某户外环境电站，逆变器运行一年后，风扇积灰和腐蚀的剖析图片，从图片可以看出，腐蚀情况非常严重。

图1 某户外环境电站逆变器风扇积灰和腐蚀情况

组串式逆变器散热问题的应对解决方案

华为针对这一劣势，提出无外置风扇的设计理念。华为SUN2000系列组串式逆变器采用全密闭自然散热设计，通过采用电感灌胶封装工艺、优化散热齿间距及厚度、低热阻安装技术和散热器一体成型技术，将发热器件和热敏感器件分腔合理布局，确保整机无局部热点，提升散热可靠性。深圳恒通源作为华为智能光伏战略合作伙伴，不仅能为广大客户提供华为组串式逆变器等系列产品，还能为客户提供专业的技术支持及周到的售后服务！

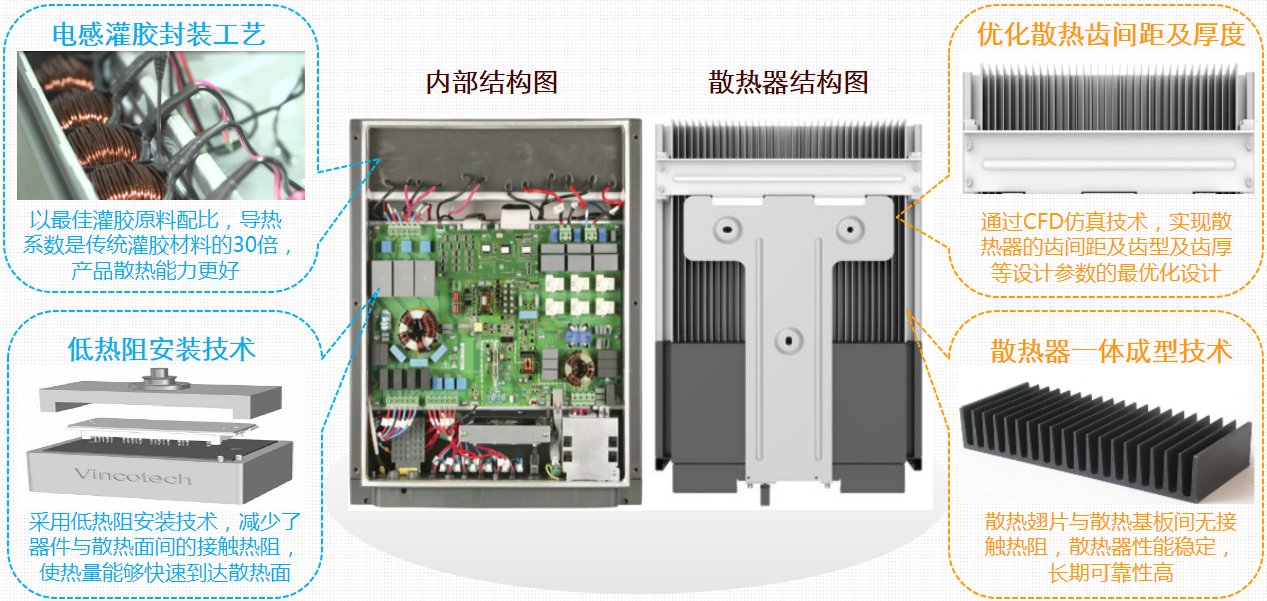

图2 组串式逆变器散热问题的应对解决方案

华为逆变器防护等级可达IP65，噪声低，可靠性高。消除了因风扇失效散热能力降低导致的功率降低，发电量减少的问题。

从表1可以看出，无外置风扇的组串式逆变器，无论是防护等级和可靠性，还是防腐蚀能力，都有明显优势。虽然散热能力相对较弱，但可以通过华为组串式逆变器独特的高效散热方案解决。

表1 逆变器有无外部风扇的散热方案比较
