华为组串式逆变器是怎样运行的?

文章出处:责任编辑:查看手机网址
扫一扫!华为组串式逆变器是怎样运行的?扫一扫!
人气:-发表时间:2016-04-09 13:37【

华为SUN2000组串式逆变器电路框图:

SUN2000-17KTL/33KTL/40KTL通过6路PV组串输入(SUN2000-8KTL/12KTL提供4路),经过多路MPPT电路,实现直流电到三相交流电的功率转换,并且在直流、交流侧支持浪涌保护,具体如图2-2和图2-1所示。

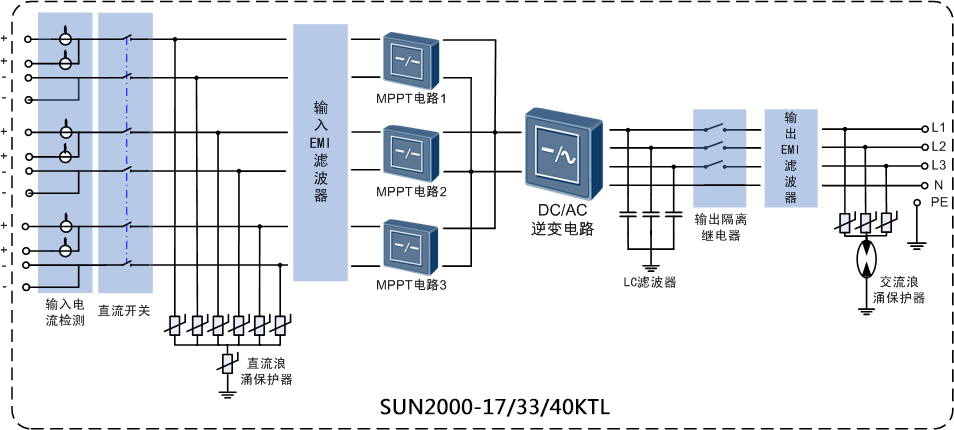

图2-1 SUN2000-17KTL/33KTL/40KTL电路框图

华为组串式逆变器是怎样运行的?

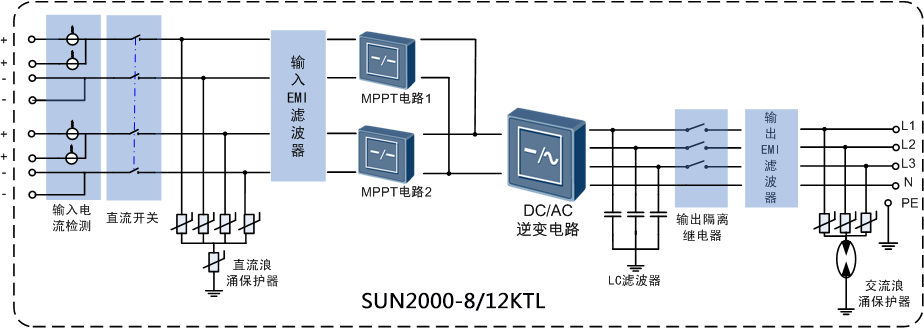

图2-2 SUN2000-8KTL/12KTL电路框图

SUN2000-8KTL/12KTL电路框图

华为SUN2000组串式逆变器工作原理如下:

●通过输入电流检测电路,检测各组串输入电流,分析各组串的工作状态,保证组串工作出现异常时,能够及时告警,提醒用户检修;

●通过直流开关电路,实现逆变器的直流输入与其内部电路之间的安全隔离,方便必要时进行人工操作;

●通过直流浪涌保护器(类型II),防止直流侧过电压的冲击导致逆变器内部电路损坏;

●通过输入/输出EMI滤波器,滤除逆变器输出电流的高频分量,保证输出电流满足电网要求;

●通过MPPT电路,实时侦测光伏组串的电压、电流值,并追踪最大功率值,使系统保证以最高的效率输出;

●通过DC/AC逆变电路,将直流电转变为交流电后馈入电网,同时保证输出指标满足电网的要求;

●通过LC滤波器,滤除逆变器内部的电磁干扰,保证逆变器能够满足电磁兼容标准的要求;

●通过输出隔离继电器,实现逆变器的交流输出与电网隔离,在逆变器故障或者电网故障时,能够使逆变器安全脱离电网;

●通过交流浪涌保护器(类型III),防止交流侧过电压的冲击,导致逆变器内部电路损坏。
