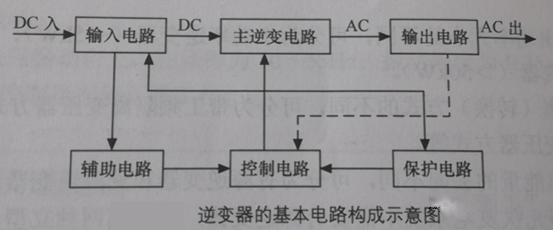

逆变器的基本电路构成由输入电路、输出电路、主逆变开关电路、控制电路、辅助电路、保护电路。

1)输入电路：为主逆变电路提供可确保其正常工作的直流工作电压。

2)主逆变电路：是逆变装置的核心，该电路通过电力电子开关的导通与关断，来完成逆变的功能。分隔离式和非隔离式。

3)输出电路：对主逆变电路输出的交流电波形、频率、电压、电流的幅值和相位等进行修正、补偿、调理。

4)控制电路：为主逆变电路提供一系列的控制脉冲来控制逆变开关器件的导通与关断，配合主逆变电路完成逆变功能。

5)辅助电路：将输入电压变换成适合控制电路工作的直流电压。它包含各自检测电路。

6)保护电路：主要有输入过欠压保护，输出过欠压保护，过流保护，短路保护，孤岛保护等。

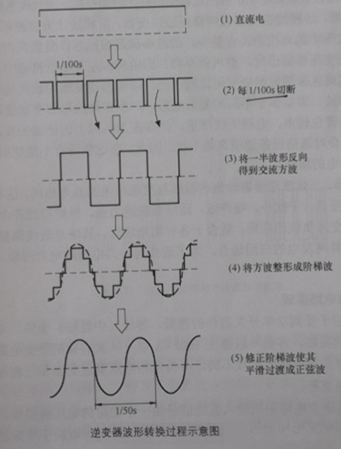

逆变器将直流电转变为交流电的转换过程示意图：（半导体功率开关器件在控制电路的作用下以1/100s的速度开关，将直流切断。）

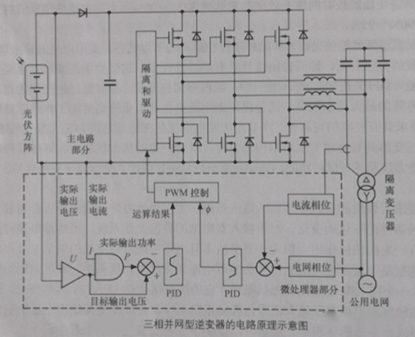

三相并网型逆变器的电路原理：（一般是电流源型逆变器）

如上图，电路分为主电路和微处理器电路两个部分，主电路主要完成DC-DC-AC的变换和逆变器过程，微处理电路主要完成系统并网的控制过程。系统并网控制的目的是使逆变器输出的交流电压值、波形、相位等维持在规定的范围内，因此微处理器控制电路主要完成电压、相位实时监测，电流相位反馈控制，光伏方阵最大功率跟踪以及实时正弦波脉宽调制信号发生等内容。
