华为光伏逆变器可靠性是怎样炼成的——走进华为GCTC

文章出处:信恒节能责任编辑:小恒查看手机网址
扫一扫!华为光伏逆变器可靠性是怎样炼成的——走进华为GCTC扫一扫!
人气:-发表时间:2016-01-19 15:28【

太阳能发电系统通常直接暴露在室外环境工作,经常遇到高温、高寒、高湿、风沙大,淋雨,盐雾等恶劣气象条件。常规的电子设备的工作环境相对稳定,但光伏逆变器则受多重因素的影响,工作条件变化频繁,运行可靠性挑战巨大。业界很多厂家可靠性试验条件简陋,只是进行简单的高温、低温性能测试,很多可靠性试验评估缺失。

华为GCTC(GlobalCompliance&TestingCenter)是一个集EMC,RF,Telecom,安全和环境可靠性为一体的综合性实验室,获得了CNAS、ATLA、MET,ITS、CETECOM等国际权威组织的认可。GCTC严格按照ISO/IEC17025标准要求为华为产品提供测试、认证和设计咨询服务。华为GCTC除传统试验设备外,首创建立了温度、湿度、腐蚀性粉尘综合应力试验设备和试验方法,高温淋雨试验设备和试验方法,模拟太阳辐射试验设备及实验方法,高空引雷实验试验方法,大大提升了华为产品的环境适应性。

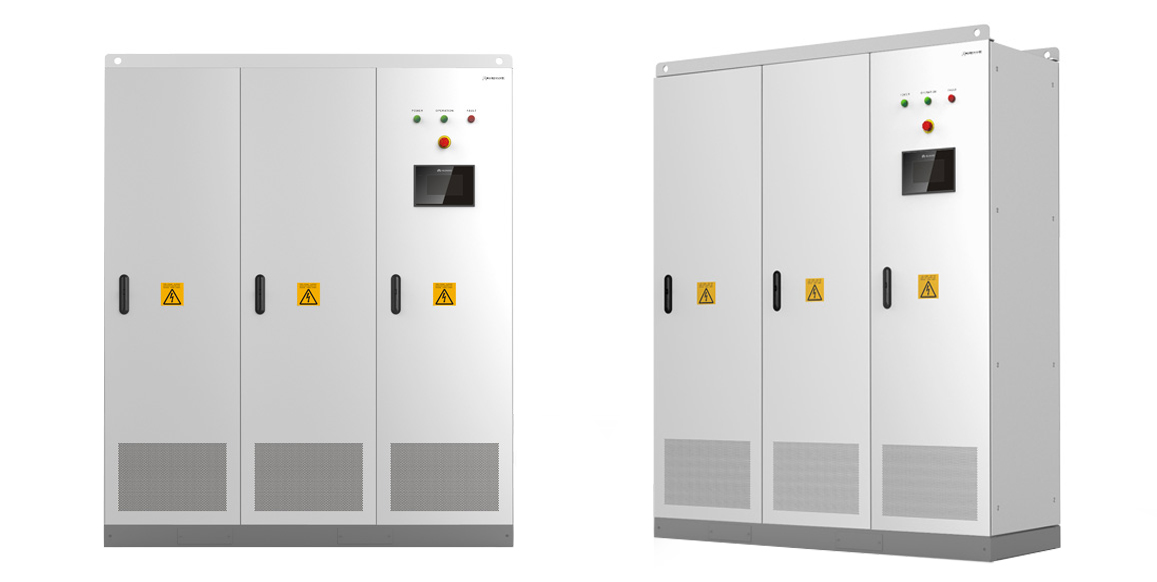

华为SUN8000-500KTL逆变器

华为逆变器千锤百炼出精品

华为逆变器通过华为GCTC的多重可靠性试验的严酷测试验证,分短期可靠性试验和长期可靠性试验两个部分。短期可靠性试验包括HALT试验,高温\低温工作,高温淋雨试验、结冰试验、低气压试验、湿尘试验、高空引雷试验、EMC测试(RE、CE、SERGUE、静电、防雷……)、安规试验等可靠性试验;长期可靠性试验包括长期温度循环试验(TC)、长期高温高湿试验(HTOB)、长期寿命试验(LLT)、外场暴露试验(高温、高湿、高盐)等,试验时长超1000小时,一些试验甚至长达1年。华为逆变器整个可靠性试验方案覆盖高温高湿、淋雨、盐雾/湿尘腐蚀、太阳辐射、温度变化、雷击、高海拔、温度极限(低温到-60℃,高温到100℃以上)等实际场景。下面带领大家走进华为GCTC主要实验室,深刻体验一下华为逆变器可靠性的千锤百炼过程。

1.HALT试验------“极限”体验

首先来看一下HALT试验室,也叫高加速寿命试验室。HALT试验是华为逆变器必须通过的可靠性激发试验之一,在产品早期开发阶段开展,该试验主要特点是步进极限高温、步进极限低温(液氮瞬时降温)、步进极限振动、综合(温冲+振动)应力来激发产品设计的薄弱点。高温极限做到110℃,低温极限做到-60℃,振动极限达到40G的加速度,试验周期一般3天左右,整个试验过程上电带负载运行,实时监控逆变器的运行状态。

2.结冰试验------“冰冻三尺,非一日之寒”

来到结冰试验箱跟前,感觉到阵阵寒意。结冰试验模拟验证华为逆变器对冬天场景(西北、东北等地区)的适应能力。该试验在极低的-40温度下进行,对样品间歇的淋水,让样品外表面慢慢结冰,经过3天的结冰后,升高温度让结冰融化,试验连续运行1周,施加淋雨结冰---结冰融化2个循环。试验过程中对华为逆变器执行反复上下电、负载开启、关闭等各项功能测试。

3.散热极限试验------“冰火两重天”

看过结冰后,在来看一下极限散热试验。散热极限试验模拟华为逆变器在密闭场景下的极限散热能力,及时识别热设计短板。走进密闭实验室,热浪袭来,树叶塞满散热片缝隙或覆盖满顶部,在不同的挂装方式下,华为逆变器仍然满负荷运行。

4.低气压试验------“勇登珠峰”

高海拔是逆变器典型应用场景之一,走进西藏,勇攀珠峰,是华为逆变器追求之一。低气压试验模拟高海拔应用场景,验证华为逆变器在极限高海拔的功率降额能力以及安全性。华为逆变器低气压试验模拟了4000m、4500m、5000m、5500m海拔高度的并网运行状态。

5.湿尘试验------“沙尘暴来袭”

湿尘试验是华为首创的集温度、湿度、腐蚀性粉尘(收集全球各地灰尘制定配方)为一体综合试验,为华为逆变器在高温高湿高尘环境下的适应性保驾护航。对降尘箱中的华为逆变器先实施大量降尘,然后加高温高湿,验证设备抗风沙、灰尘腐蚀能力。从外面观察内部积尘过程,犹如“沙尘暴来袭”,让人窒息的感觉。

6.振动试验------“地动山移”

振动试验室是一个独立区间,一走近就听到了强烈的振动声音。振动试验是指评定产品在预期的使用环境中抗振能力而对受振动的实物或模型进行的试验。振动对产品的影响有:1、结构损坏,如结构变形、产品裂纹或断裂;2、产品功能失效或性能超差,如接触不良、继电器误动作等,这种破坏不属于永久性破坏,因为一旦振动减小或停止,工作就能恢复正常;3、工艺性破坏,如螺钉或连接件松动、脱焊。

华为逆变器固定在一个大的振动试验平台上,试验中带电并网满负荷运行,实时监控逆变器运行数据,整个试验过程无异常告警和运行数据异常,试验后对结构件、连接器、单板零件等逐个检查无异常。

7.高温淋雨试验------“桑拿房”到“冰窖”

高温淋雨试验模拟高温高湿天气突降大雨,气温骤降条件下华为逆变器的适应能力(如热带雨林地区等),通过该试验验证逆变器的IP65等级防护及抗凝露能力。

淋雨试验在一个大的温湿度箱进行的,有专门设备控制喷淋的大小和方向,逆变器在70℃/95%温湿度工作一段时长后,对逆变器外壳喷淋凉水。实验前在逆变器内部单板、外壳内侧壁、关键器件、散热器等关键部位贴湿敏试纸,对比试验前后试纸颜色变化,来判断是否有凝露发生。整个试验过程中,逆变器带电运行,实时远程监控运行状态。

8.带电温循试验------温度“过山车”

逆变器昼工夜停,每天都在温度循环,按照25年寿命期计算温循次数365*25=9125次。华为逆变器充分识别实际应用场景,实行严酷的温度循环实验(循环次数1500CYCLE,最低温度-40℃,高温70℃,温变15℃/分钟),而电源行业标准(如IPC9592)要求带电温循次数300CYCLE。实验过程中,逆变器上电运行,实时监控工作状态。

9.高温高湿试验------“蒸桑拿”

在东南亚、中国南方等地区,高温高湿持续时间长,该试验设置主要验证华为逆变器对高温高湿环境的长期适应性,及时识别单板、外壳等的耐腐蚀、电气绝缘风险。

华为逆变器在高温高湿箱试验中,温湿度70℃/95%条件下试验运行超过6个月,产品电气性能完好,外观基本无变化。

10.外场暴露试验------“太阳辐射、高湿高盐”洗礼

走进华为海南专业合作试验外场,临近赤道,太阳紫外辐射强,台风多,夏天最高温度高达40℃以上,典型的高温高湿高盐场景,有海上试验平台、350m、1000m试验场。华为逆变器身处350m试验场,在此充分验证了华为逆变器抗太阳辐射、抗盐雾腐蚀、以及高温高湿适应能力,已并网运行超过3年时间。

11.高空引雷试验------“晴天霹雳不惧怕”

GCTC合作开展外场火箭引雷试验,引雷火箭制造出闪电奇观,仿佛一把巨大的“闪电镰刀”劈开阴沉的天空,场面十分壮观。通过专业试验场发射火箭弹,将雷引入到设备,验证华为逆变器的抗雷击能力。

总结:

GCTC一直重视试验测试能力建设,拥有业界最全的产品全环境应用场景的模拟测试能力,以及先进的可靠性测试能力,包括气候、机械、室外风吹雨、太阳辐射、结冰等全场景测试能力,领先HALT测试、加速灰尘腐蚀等可靠性能力。同时在测试标准,试验有效性等方面进行了长期的研究,积累了丰富的试验数据和经验。

任何华为的产品均需要经过严格的质量测试。无论在寒冷的北冰洋,还是酷热的非洲,无论是海边的高盐雾环境,还是西北的沙漠地区,华为的产品经受了自然界恶劣严格的考验,屹立不倒。

华为光伏逆变器产品可靠性不仅借鉴了其他产品全球室外应用的经验,还专门调研了逆变器行业的独特应用环境,从设计、试验上保证了产品的长期可靠运行。我们始终信奉一个理念,质量是我们的生命,数据真实有据,服务客户有情。华为逆变器千锤百炼出精品,产品应用遍布全球,质量得到客户的广泛好评。华为相伴,幸福一生,您的选择是正确的!
