分布式光伏电站优化设计方式

文章出处:责任编辑:查看手机网址
扫一扫!分布式光伏电站优化设计方式扫一扫!
人气:-发表时间:2015-11-17 16:08【

分布式光伏发电

分布式光伏电站和大型地面电站在总体设计上没有太大的差异。均包括设备选型、电站选址、建筑物布置规划、组件阵列排布设计、电缆选型和走线路由设计、逆变器室以及低压配电室规划设计、电气一次设计和电气二次设计、防雷设计。由于容量大小和接入方式的区别,分布式与地面电站在设计方面还是有一些不同之处。

分布式光伏电站一般都建设在工厂和商业屋顶上。电缆沟槽、变电所、配电间、防雷设备都已经具备往往不需要另外设计。电力接入的一次和二次设计国家电网公司都出台了相应的标准和典型设计。

太阳能光伏组件的安装方式

建筑屋顶常见主要份两类,第一类是水泥混凝土屋顶,第二类钢结构的彩钢瓦屋顶。

水泥混凝土屋顶承重高一般都在150KG以上,通常面积不大;彩钢瓦屋顶面积大,但是承重低往往不超过100KG/㎡,而且需要预留风荷载和雪荷载。

彩钢瓦结构的安装方式:

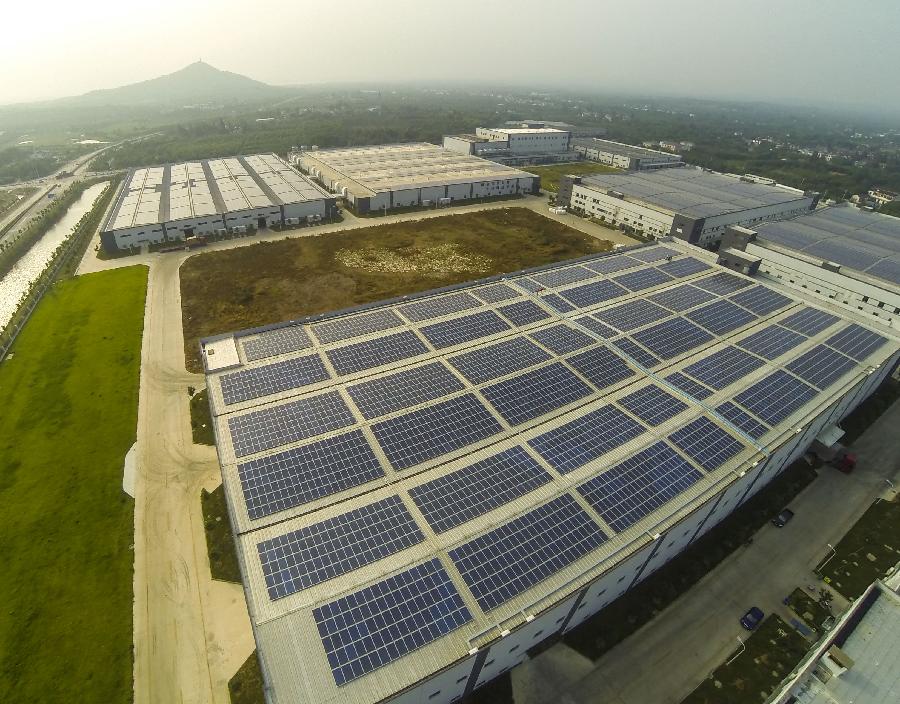

彩钢瓦一般用在轻钢结构的建筑物上多见于标准化厂房、仓库。轻钢结构建筑使用了重量很轻的彩钢瓦作为屋顶,跨距可以做的很大。非常适合大规模铺设太阳能电池组件。城市的工业园区都是联片建设的标准化厂房,数量多面积大,往往一次可以建设几十兆瓦的太阳能电站。

彩钢瓦是用薄金属板包裹泡沫板构成,用传统方法无法固定电池组件的支架。需要用专用的“夹具”,使用夹具不会破坏原有的结构,不会导致屋顶漏水或者整体结构损坏。

从承重角度考虑:如果按照最佳角度安装,不可避免的要多用支架,增加屋顶重量。从安全角度考虑,按照最佳倾角按装,组件就不能够与屋顶平行,刮风时产生额外风压,形成安全隐患。综上两点,组件只能平铺在彩钢瓦屋顶上。组件的安装数量只于屋顶面积和承重有关,没有优化的意义。

水泥屋顶的安装方式:

水泥屋顶安装太阳能支架系统都会使用水泥作为支架基础。基础制作有两种方式,现场浇筑水泥基础。优点:与屋面结合成一体基础牢固水泥用量少。缺点:需要钢筋提前预埋在建筑物屋顶。或者用膨胀螺丝把水泥基础和屋顶连为一体,这样做容易破坏屋顶的防水层,时间长了容易漏水。

另一种方式,需要精确统计项目地点的常年平均风速和不同季节的风向,计算出正风压和负风压。再通过风压大小折算出水泥基础的配重。预先加工好尺寸一致的水泥压块,再运输到现场安装。
