华为SUN8000系列智能光伏逆变器

电路框图:

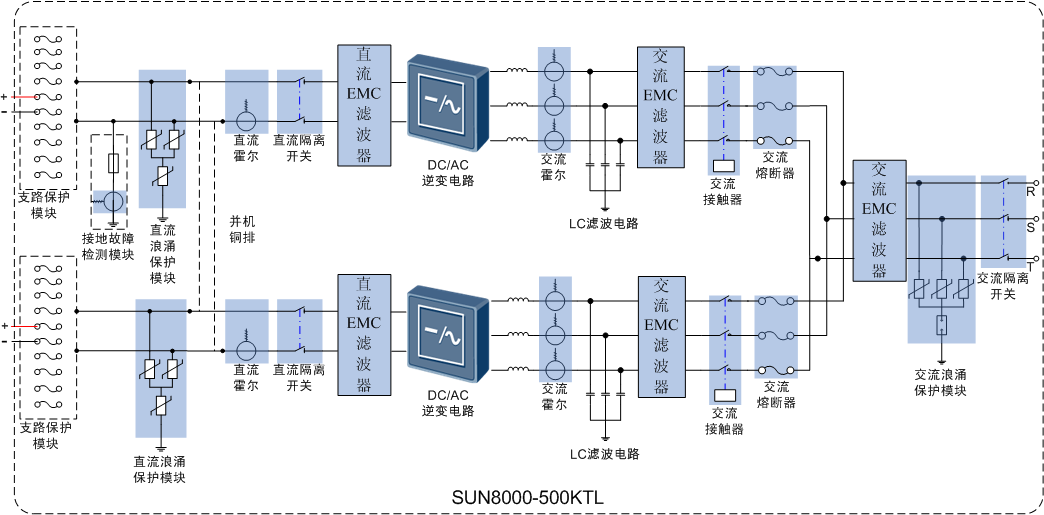

SUN8000-500KTL电路框图如图2-1所示。

图2-1 SUN8000-500KTL电路框图

华为SUN8000系列智能光伏逆变器工作原理

SUN8000工作原理如下:

通过直流支路保护模块(可选配直流熔丝或塑壳断路器),实现线路的过流保护与故障隔离;

通过接地故障检测模块(可选),检测系统是否存在接地故障,实现接地故障保护;

通过直流浪涌保护模块,防止直流侧雷击、浪涌等冲击导致的逆变器内部电路损坏;

通过并机铜排的连接,灵活配置多路MPPT模式(1~2路)或主从MPPT模式工作;

通过使用直流霍尔传感器等器件构成的输入电流检测电路,检测电池组串输入电流大小,实现MPPT控制、告警、及保护等各种功能;

通过直流隔离开关,实现逆变器的直流输入与其内部电路之间的安全隔离,方便必要时进行人工操作;

通过直流EMC滤波器,抑制直流侧的高频干扰,减少对其他组件的干扰,同时也增强自身的抗干扰能力。

通过DC/AC逆变电路,将直流电转变为交流电后馈入电网,同时保证输出指标满足电网的要求;

通过使用交流霍尔传感器等器件构成的输出电流检测电路,检测交流侧馈入电网的输出电流大小,实现并网控制、过载保护等各种功能;

通过LC滤波电路,将逆变器输出的高频PWM脉冲波过滤为符合要求的正弦波,减少对电网的污染;

通过交流EMC滤波器,抑制交流侧的高频干扰,减少对其他组件的干扰,同时也增强自身的抗干扰能力;

通过交流接触器,实现逆变器的交流输出与逆变器内部电路之间的电气隔离,以便控制逆变单元接入或脱离电网;

通过交流熔断器,对交流输出线路进行短路保护,以便实现逆变单元的故障隔离;

通过交流浪涌保护模块,防止交流侧雷击、浪涌等冲击导致的逆变器内部电路损坏;

通过交流隔离开关(可选),实现逆变器的交流输出与电网隔离,在逆变器故障或者电网故障时,能够使逆变器安全脱离电网。
