华为SUN8000系列智能光伏逆变器尺寸及结构

文章出处:信恒节能责任编辑:小恒查看手机网址
扫一扫!华为SUN8000系列智能光伏逆变器尺寸及结构扫一扫!
人气:-发表时间:2016-01-18 15:35【

华为SUN8000智能逆变器规格(宽×高×深)为:1800mm×2180mm×650mm,外观如图2-2所示。

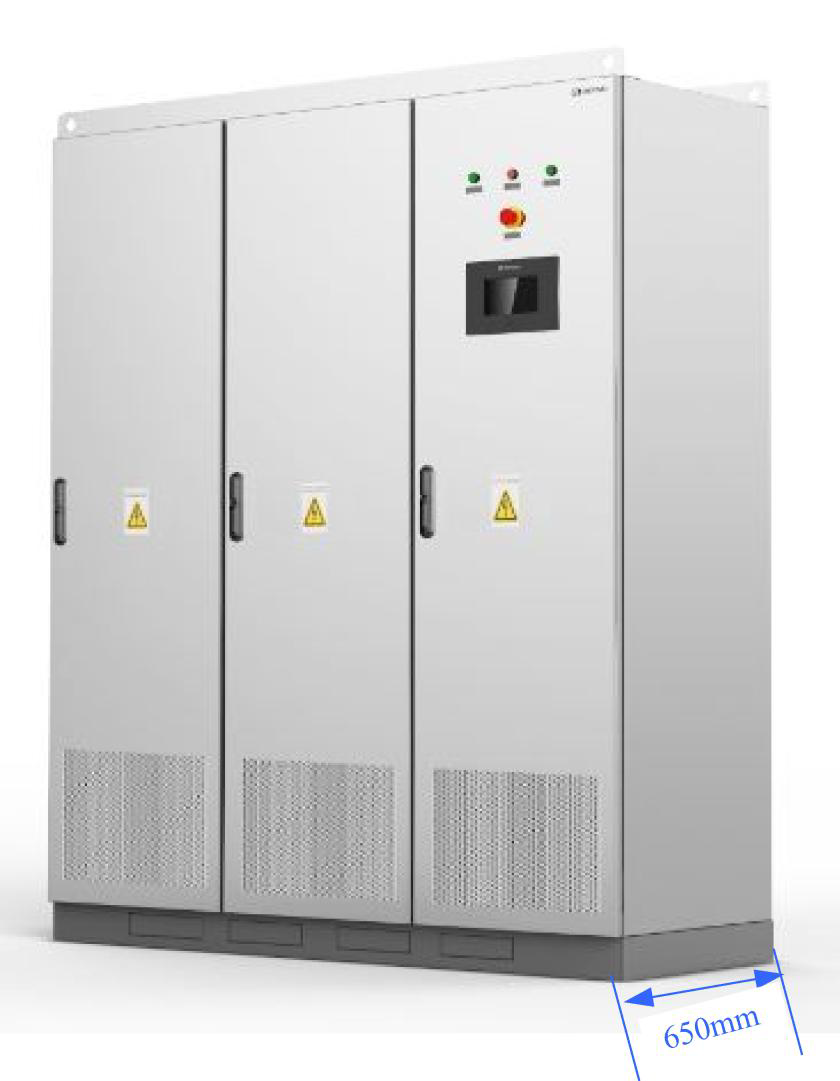

图2-2 华为SUN8000智能逆变器外观示意图(一)

华为SUN8000系列智能光伏逆变器尺寸及结构

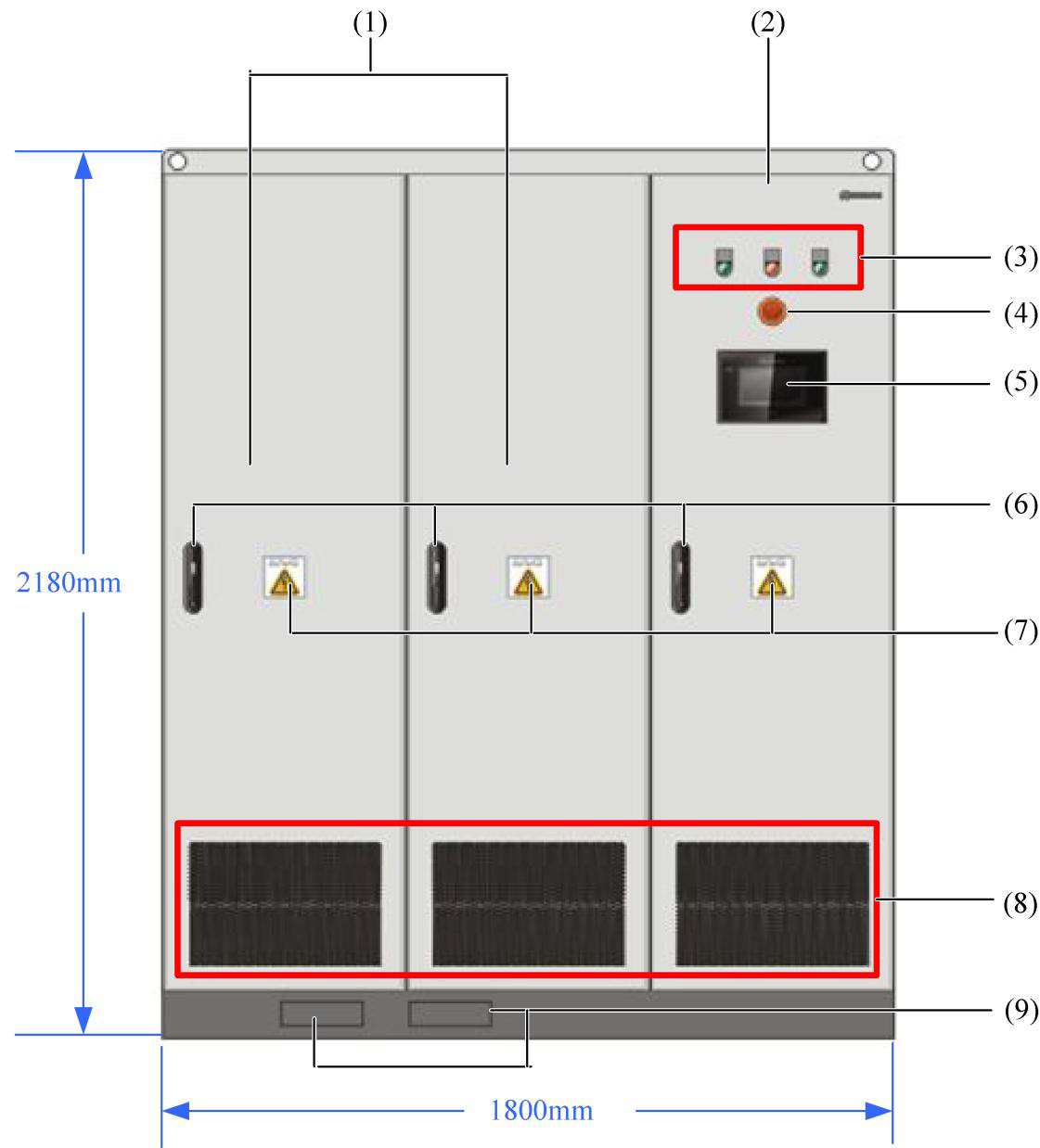

(1)功率柜(2)控制柜(3)指示灯
(4)EPO急停开关(5)LCD监控面板(6)门锁
(7)电击标识(8)进风口(9)叉车孔


图2-3 华为SUN8000智能逆变器外观示意图(二)

华为SUN8000系列智能光伏逆变器尺寸及结构

说明:

功率柜,主要实现功率转换功能,及逆变功率控制和各种保护功能。

控制柜,主要实现对2个功率柜的智能集中控制及交流配电功能。

信号灯,用于显示逆变器工作状态或故障状态。

LCD监控面板,用于显示逆变器正常工作时的输入功率、输出功率、发电量等指标及告警信息。
