华为组串式逆变器尺寸结构
华为组串式逆变器SUN2000的外观由机箱、散热片、监控面板组成，其规格（宽×深×高）为： 520mm×255mm×610mm，SUN2000正面示意图如图2-3所示；侧面示意图如图2-4所示；背面示意图如图2-5所示；底部示意图如图2-6所示。

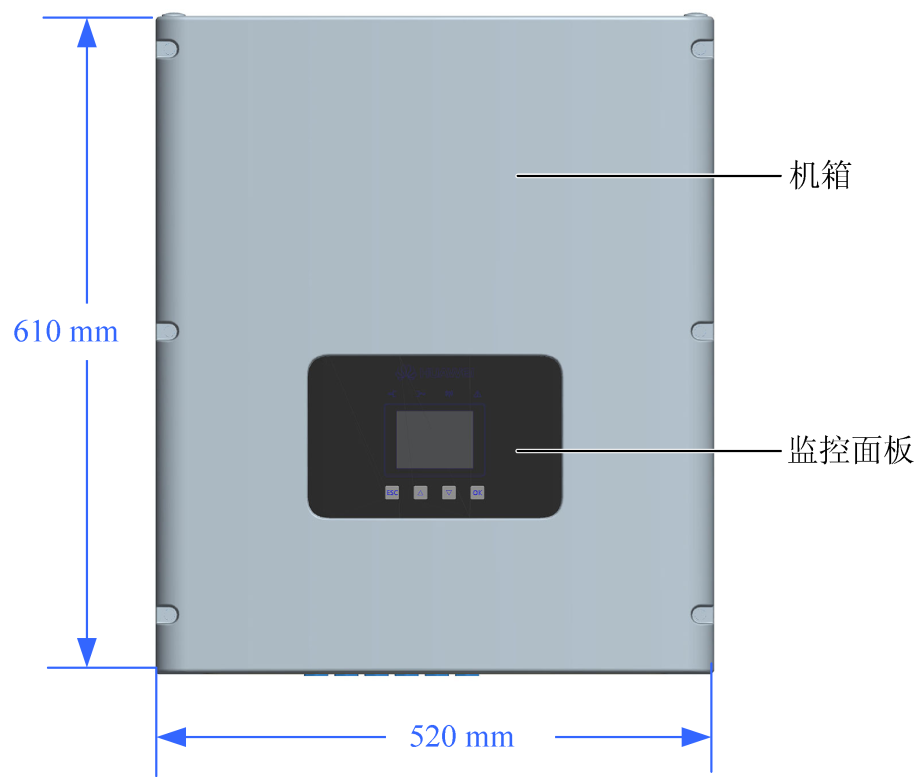

图2-3 SUN2000正面示意图
说明：SUN2000面板上的LCD显示屏，显示逆变器正常工作时的输入功率、输出功率、发电量等指标及告警信息；指示灯，显示逆变器工作状态或故障状态。

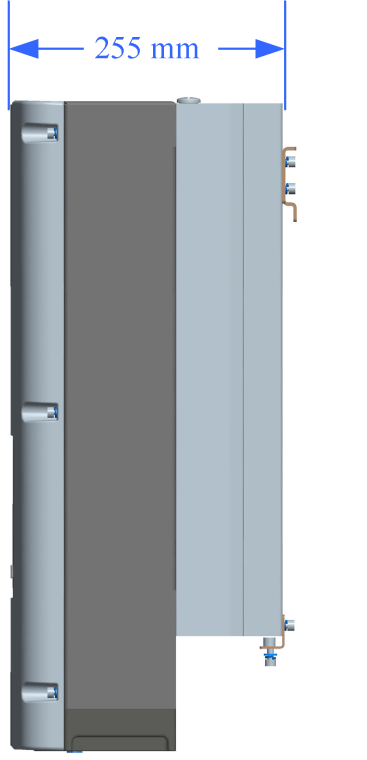

图2-4 SUN2000侧面示意图

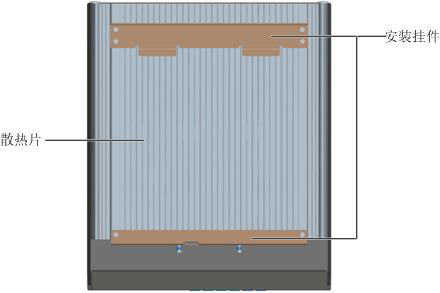

图2-5 SUN2000背面示意图

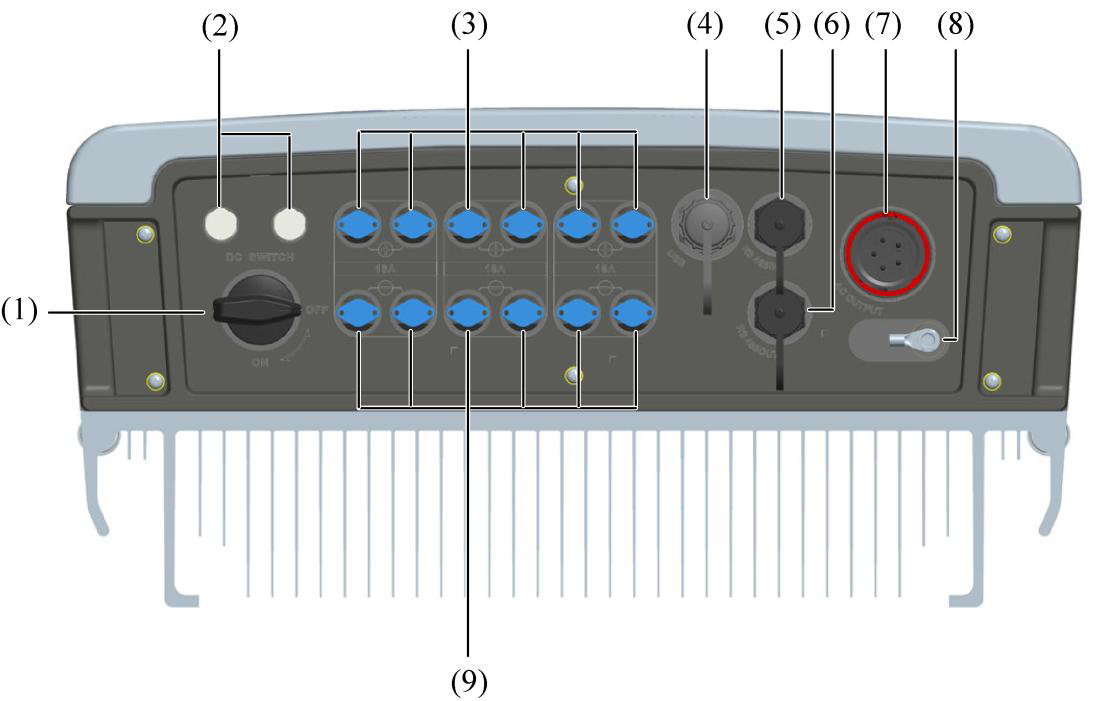

图2-6 SUN2000底部示意图
| （1）直流开关 | （2）透气阀 | （3）直流输入端子正极 |
| （4）USB接口 | （5）RS485 IN | （6）RS485 OUT |
| （7）交流输出端子 | （8）保护接地螺栓 | （9）直流输入端子负极 |
