华为组串式逆变器工作原理

文章出处:责任编辑:查看手机网址
扫一扫!华为组串式逆变器工作原理扫一扫!
人气:-发表时间:2016-03-12 10:21【

华为组串式逆变器工作原理

SUN2000电路框图:

SUN2000-15KTL/17KTL/20KTLS通过6路PV组串输入(UN2000-8KTL/10KTL/12KTL提供4路),经过两路MPPT电路,实现直流电到三相交流电的功率转换,并且在直流、交流侧支持浪涌保护,具体如图2-2和图2-1所示。

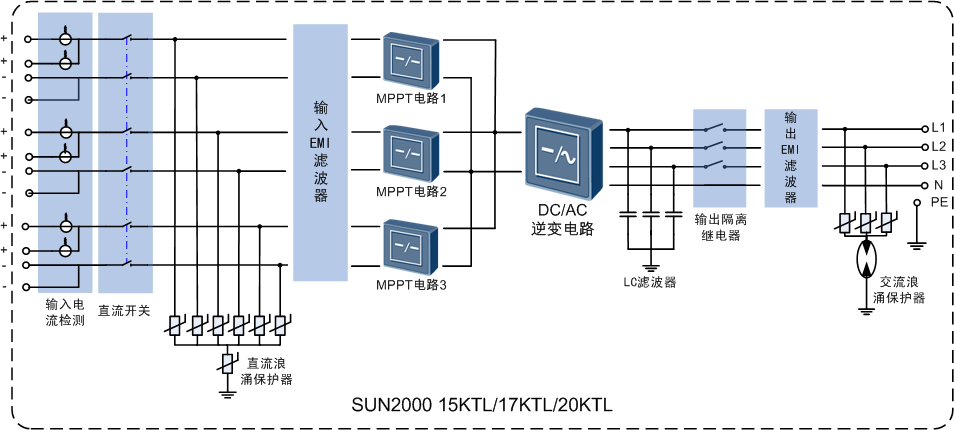

图2-1 SUN2000-15KTL/17KTL/20KTL电路框图

华为组串式逆变器工作原理

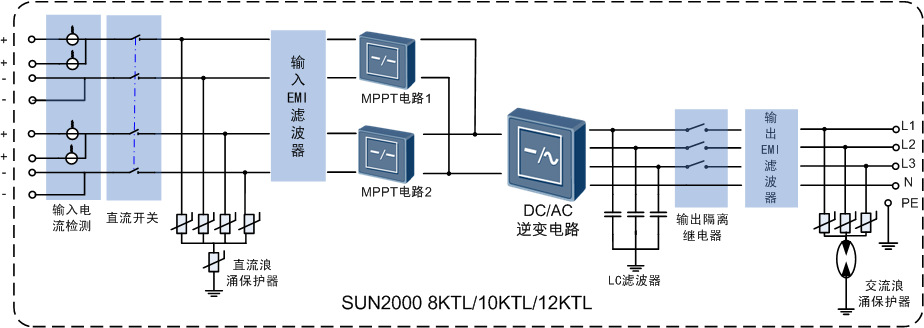

图2-2 SUN2000-8KTL/10KTL/12KTL电路框图

华为组串式逆变器工作原理

SUN2000工作原理如下:

通过输入电流检测电路,检测各组串输入电流,分析各组串的工作状态,保证组串工作出现异常时,能够及时告警,提醒用户检修;

通过直流开关电路,实现逆变器的直流输入与其内部电路之间的安全隔离,方便必要时进行人工操作;

通过直流浪涌保护器(类型II),防止直流侧过电压的冲击导致逆变器内部电路损坏;

通过输入/输出EMI滤波器,滤除逆变器输出电流的高频分量,保证输出电流满足电网要求;

通过MPPT电路,实时侦测光伏组串的电压、电流值,并追踪最大功率值,使系统保证以最高的效率输出;

通过DC/AC逆变电路,将直流电转变为交流电后馈入电网,同时保证输出指标满足电网的要求;

通过LC滤波器,滤除逆变器内部的电磁干扰,保证逆变器能够满足电磁兼容标准的要求;

通过输出隔离继电器,实现逆变器的交流输出与电网隔离,在逆变器故障或者电网故障时,能够使逆变器安全脱离电网;

通过交流浪涌保护器(类型III),防止交流侧过电压的冲击,导致逆变器内部电路损坏。

深圳恒通源公司作为华为公司智能光伏电站解决方案授权经销商,依托华为公司强大的技术支持,恒通源可为广大光伏发电用户提供华为逆变器产品以及智能光伏电站全面解决方案等一站式服务。
